一顆單個發光單元尺寸在50μm以下的LED顯芯片，竟然被視為超高清LED新型顯示的“潛力股”？這些微小的芯片背后，究竟承載著怎樣的先進技術？

    本周，兆馳半導體有公示Micro LED相關專利，讓我們一探究竟！

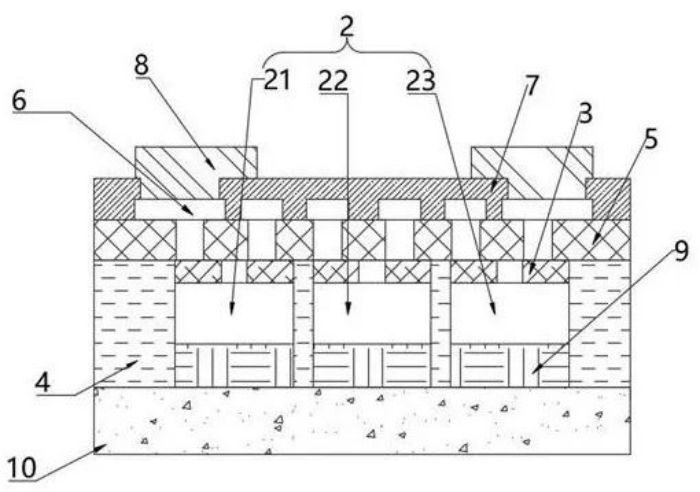

    一種Micro LED的封裝方法

    專利處于實質審查階段。本發明解決了現有技術中在對Micro LED進行封裝時，由于熱脹冷縮原理，可能會導致LED芯片不在同一水平面上，使得LED芯片發出的光達不到預期效果，從而導致該顆像素點無法使用，降低了產品良率的技術問題。

    一種Micro LED外延片及其制備方法、LED芯片

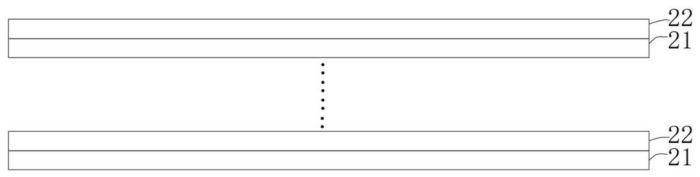

    專利進入授權階段。本發明中的Micro LED外延片，通過采用AlNbN作為第一緩沖子層材料使得具有更小的晶格失配度，能更好的起到緩沖過渡的作用，可以降低因晶格失配而產生的位錯，從而提高外延層生長的晶體質量；此外，AlONbN具有很低的內應力，采用AlONbN作為第二緩沖子層能夠調節外延層的翹曲，解決了現有技術中的缺少一種滿足Micro LED顯示需要求的位錯密度低、晶體質量高、發光效率高的Micro LED外延片問題。

    在LED微、小間距顯示領域的創新舉措和技術突破，是兆馳半導體積極培育新質生產力的生動體現。技術創新、產品出新，不僅提升了公司的核心競爭力，也為整個LED顯示產業的高質量發展提供了有力支撐。

    接下來，兆馳半導體將繼續堅持科技創新，聚焦主責主業，做強核心產品，為市場帶來更多高品質、多樣化的產品技術解決方案，在化合物半導體光電領域LED微顯示芯片行業高質量發展中展現“芯”作為，發揮新優勢。
